石英ヒーターとは、発熱体が石英ガラスに覆われた
ヒーターになります。
石英ガラスは金属不純物が非常に少ない材料であり、
クリーンな環境で使用できる ものです。
発熱体がむき出しな状態ではなく、安全かつ、遠赤外、
中赤外、近赤外線の波長を選択できます。
ハロゲンヒーターや、カンタルヒーター等の様々な
ヒーターの販売を行なっております。

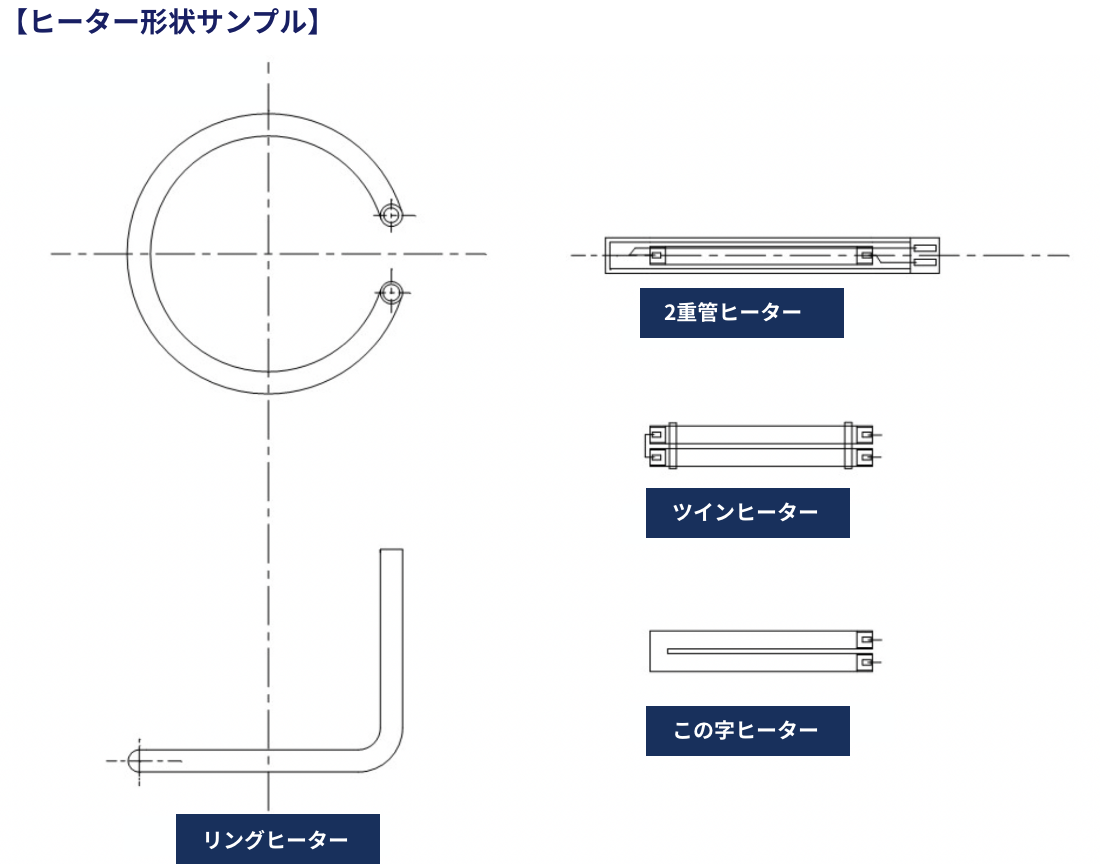

お客様のご要望に合わせた形状、電圧、熱容量の
オーダーメイド設計も行います。
お気軽にお問い合わせください。

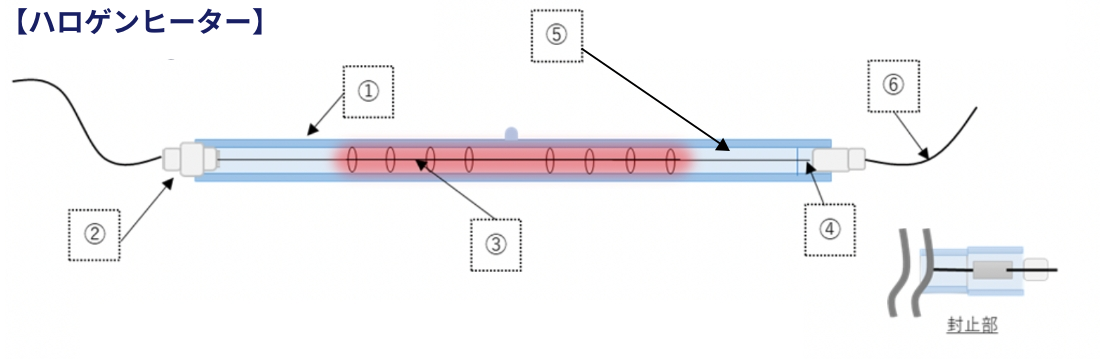

| 構成 | 材料 | |
|---|---|---|
| ① | 保護管 | 石英ガラス管 |
| ② | ベース | ステアタイト(セラミック) |
| ③ | 発熱体 | タングステン(ゲッターとしてタンタルを入れる場合あり) |
| ④ | シール部 | モリブデン箔 |
| ⑤ | ガス | アルゴン＋臭素(ハロゲンガス)、アルゴンのみノンハロゲンtype |
| ⑥ | 電線 | テフロン被覆、400℃~高耐熱電線など |
- 1特徴1
- 立ち上がり数秒でコイル温度2000°Cを超えます。
- 2特徴2
- コイル温度が2000℃を超えた場合でも、石英管は溶融いたしません。石英ガラス自体が780μｍ～2000μｍの近赤外線域を90％以上透過する為です。
- 3特徴3
- 内部ガスに臭素(ハロゲン)をごく少量入れることで、タングステンが蒸発したものをコイルに戻す働きを行います。
- 4特徴4
- 電流量20Aまでが標準のハロゲンヒータとなります。20A以上のご要望はお問い合わせください。
- 5特徴5
- 封止部は300°C以下の使用環境が望ましいです。
※封止部に使用されるモリブデンの酸化が促進されることで石英部分を破壊、断線に繋がり易くなります。

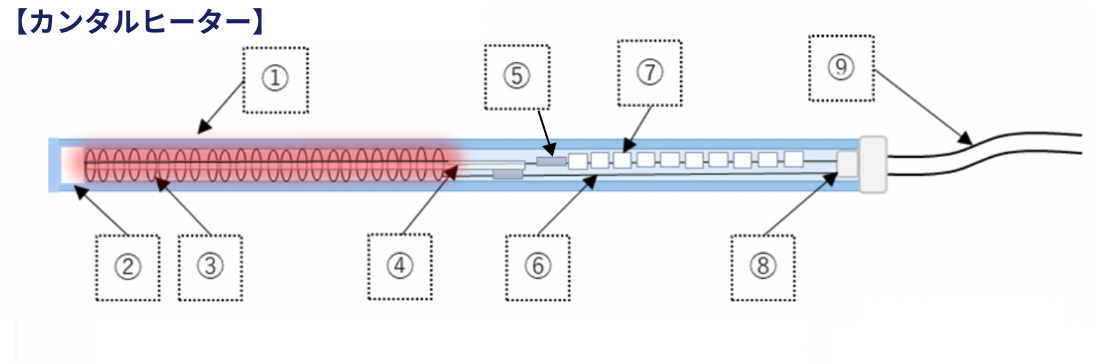

| 構成 | 材料 | |
|---|---|---|
| ① | 保護管 | 石英ガラス管 |
| ② | クッション材 | 石英ウール |
| ③ | 発熱体 | 鉄、クロム、アルミの合金 |
| ④ | 絶縁コア材 | 石英管またはセラミックス管 |
| ⑤ | 接続チューブ | スリーブ |
| ⑥ | 内部リード | ニッケル撚線 |
| ⑦ | 絶縁碍子 | セラミックス管 |
| ⑧ | ベース | ステアタイト(セラミック) |
| ⑨ | 電線 | テフロン被覆、400℃~高耐熱電線など |

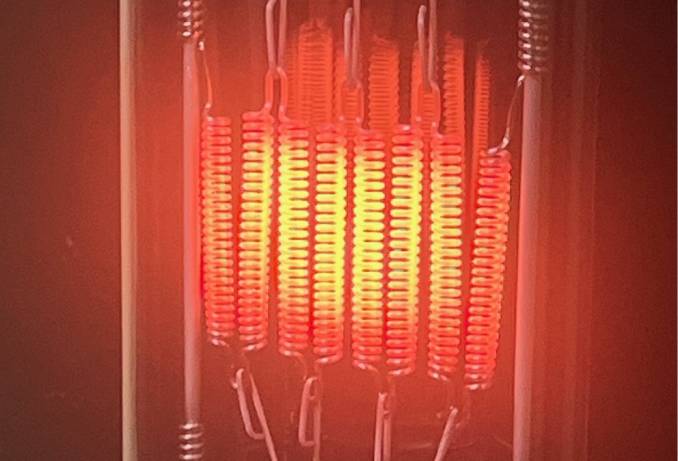

- 1特徴1
- 立上り1～2min程度で温度設定値1100℃になります。
- 2特徴2
- 外部雰囲気温度を1100°C以上にすると、石英ヒータ内部温度も1100°C以上になりコイルの断線や石英管が曲がるといった不具合が発生することがございます。コイル材質、石英管形状などの選定が必要になります。
- 3特徴3
- ハロゲンヒーターに比べフィラメントの巻き径が大きくなるため石英保護管のサイズが大きくなります。
| ヒーター種類 | 発熱体 | 発熱体温度(参考) | 内部ガス | 保護管材質 | 立ち上がり スピード |
|---|---|---|---|---|---|
| ハロゲンヒーター | タングステン | 2000℃~2700℃ | アルゴン ハロゲン(臭素) |
石英管 | 1sec |
| ノンハロゲンヒーター | タングステン | 1100℃~2000℃ | アルゴン | 石英管 | 1sec |
| カルタンヒーター | 鉄、クロム、アルミの合金 | ~1100℃ | 大気雰囲気 | 石英管 | 2min |
| カーボンヒーター | カーボン | ~1100℃ ※石英管に接触 しなければ2000℃ |
窒素 | 石英管 | 2sec |
